手机芯片似乎已经好久没有让人激动过了？过去几年，每当秋季发布会结束，我们总能听到类似“又提升了百分之几”的的数字，但那些数字背后的体验往往难以言说。多花几分钟跑个分你能看见，但真正想让每个人“感到”它，却总隔着一层。直到今年A20 Pro芯片出现。
这是一颗真正让你“感觉”到性能跃升的芯片——它带来的不只是跑分上的百分比增长，而是一次从根本上重塑移动端体验的工程革命。
2纳米：轻薄手机里的制程霸权
“2纳米工艺让我们可以提高晶体管的密度，提高能效，同时进一步提升性能。在整个系统层面都带来很大的提升。” 苹果公司芯片工程副总裁 Dan Murray在介绍A20 Pro时候说道。
A20 Pro是苹果首款采用2纳米制程工艺的手机 SoC。这是一个意义重大的数字，制程工艺的数字越小，意味着晶体管可以在同样大小的芯片面积上塞得更多，同时还能让它们在更低的电压下工作。
对于手机这种靠电池供电、散热空间有限的小型设备来说至关重要。但2纳米并不是A20 Pro的唯一进步，真正开创性的地方，在于它对这颗芯片的“内部结构”进行了根本性的重构——从垂直堆叠改为“并排”设计。
芯片封装的散热革命
在A20 Pro之前，苹果的所有A系列手机芯片都采用 PoP（Package-on-Package）封装技术。就是将SoC和DRAM内存垂直堆叠。 内存芯片像个锅盖，压在SoC这口锅上面。
PoP封装能让芯片小而紧凑，节省宝贵的内部空间。但代价也同样明显，内存直接放在了 SoC的上面，会阻碍三人。

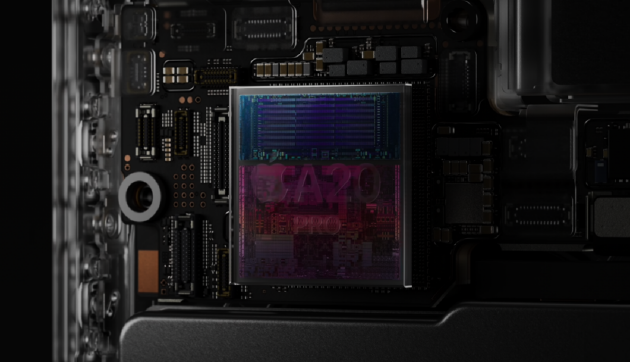

于是，A20 Pro 转向了一种全新的封装技术——WMCM（Wafer-Level Multi-chip Module，晶圆级多芯片模块）。这项技术最初在Mac的M系列芯片上启用，现在被首次带到了iPhone上。
WMCM的核心改变很简单：不再把内存叠在SoC上，而是让它们并排摆放。
“这样的话的确是尺寸会更大一些，但我们和系统团队共同合作在系统层面解决这个问题。因为现在SoC直接连接到了VC均热板，带来的好处就是易于散热。” Dan Murray 补充道。
这仿佛铁锅（SoC）和锅盖（DRAM）并排放在桌面上，热量可以快速散开。
iPhone 散热设计的四大支柱
如果说WMCM改变了芯片的“形状”，那么苹果围绕它打造的散热系统则真正完成了从“能散热”到“会散热”的质变。

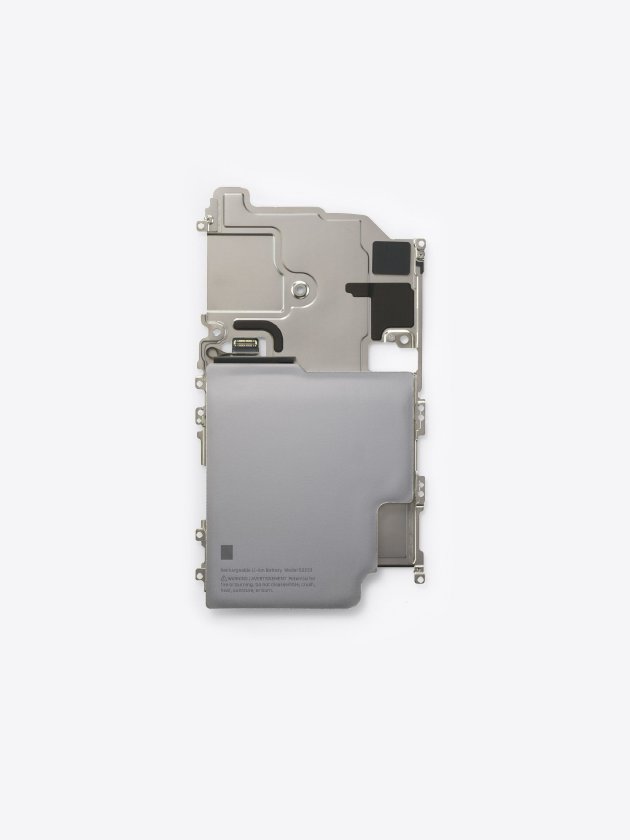

iPhone 18 Pro 均热板与电池背面内部视图
苹果公司散热设计高级经理Banafsheh Barabadi 将这套系统总结为“四大支柱”：
1）SOC 直连散热通路，2）Metal Over Foam 热界面材料 ，3）散热面积达到 iPhone17 Pro系列三倍的VC均热板，4） 业界首次在手机使用的纳米孪晶铜显示背板。
“得益这四大支柱，持续的散热表现得到了很大的提升。和 iPhone 17 Pro 相比，iPhone 18 Pro的GPU持续性能提升了40%。和iPhone 16 Pro相比，持续性能几乎达到了两倍。” Banafsheh说道。
这意味着什么？当你在手机上运行《原神》这类高负载游戏、进行 4K ProRes 视频拍摄、或使用端侧 AI 功能时，iPhone 18 Pro 能够长时间维持峰值性能而不降频——这在以往几乎是不可能的。
M 系列的基因：跨平台技术融合
A20 Pro 的另一个秘密武器来自它的“传承”——它大量借鉴了Mac上M系列芯片的设计经验。
“我们是一个芯片团队。不管是CPU、GPU、Apple 神经网络引擎这些基础的模块，其实都是共同设计的。然后它可以去扩展到不同的产品，用到Apple Watch、iPhone、iPad和Mac上。”Dan Murray 介绍道。
也就是说，苹果用在手机上的A系列芯片，用在电脑上M系列芯片都是一批人的作品。
具体来看，A20 Pro 有几个关键的跨平台技术移植：

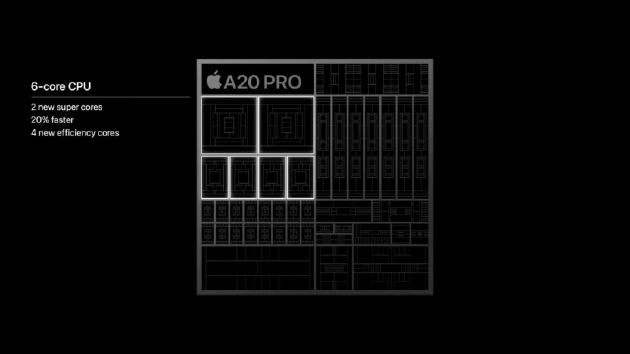

超级核心第一次来到 iPhone——这些原本用于Mac的超大核心在A20 Pro上经过重新调整，以适应iPhone的散热和功耗限制。它们为短时爆发性工作负载（如应用启动、网页加载）提供了媲美桌面级的性能。

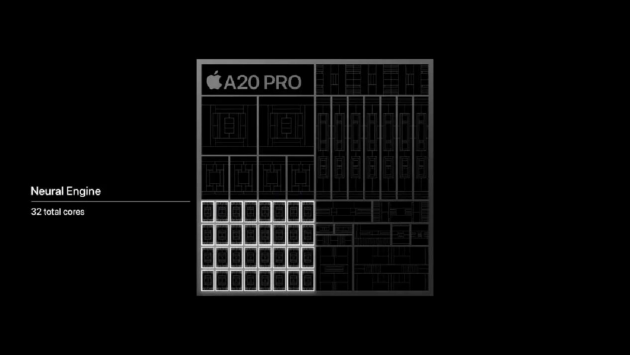

双神经网络引擎设计——A20 Pro首次配备了两个独立的16核心神经引擎，总计32个核心。它们可以独立运行，也可以通过“绑定模式”协作，在低电压下实现更高的吞吐量。这对于端侧AI工作负载（如Siri、计算摄影、图像生成）至关重要。
内存带宽提升50%——从64位LPDDR5扩展到96位LPDDR5X 接口，为内存密集型工作负载（如游戏、AI推理）提供了更大的数据吞吐量。

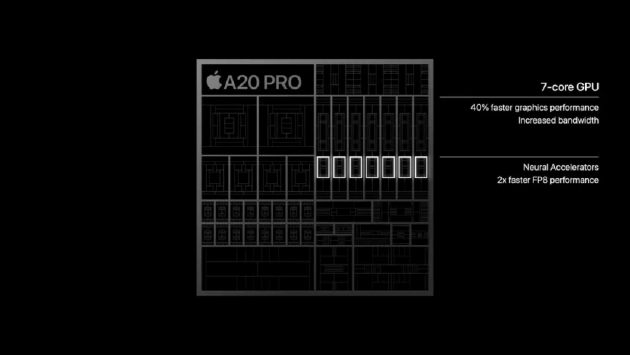

七核心GPU——图形性能相比前代提升40%，配备第二代GPU神经加速器，进一步强化了图像生成能力。
这种“全生态”的技术共享让 A20 Pro 不是一颗孤立的芯片，而是整个苹果硬件体系能力在移动端的延伸。也让iPhone 18 Pro系列的AI能力有相当大的提升。
Dan Murray 提到苹果看待AI的底层思路：“不是所有 AI 工作负载都有一样的计算需求。CPU、GPU、ANE 都要参与进来。Core AI框架，就是帮助开发者，把不同AI任务映射到最合适的计算单元，充分发挥每一块硬件的优势。”
看不见的设计，看得见的体验“在苹果，降低握持区域的表面温度和拉高持续负载时长，其实是一个目标的两种表达方式。因为我们目标就是要让用户在做一切操作的时候，都有最佳的体验。“ —— 当我们问到这一代散热设计的核心目标时候，Banafsheh说道。
苹果的策略是双管齐下：一边提升系统的散热能力，一边优化芯片的能效。
苹果的相关团队做的一切决定，无论从第二代的 VC 均热板到纳米孪晶铜材料的使用，都是为了能够让用户握持区域的热量尽快散掉，同时又能够保证芯片有足够的余量来实现更好的持续性能。

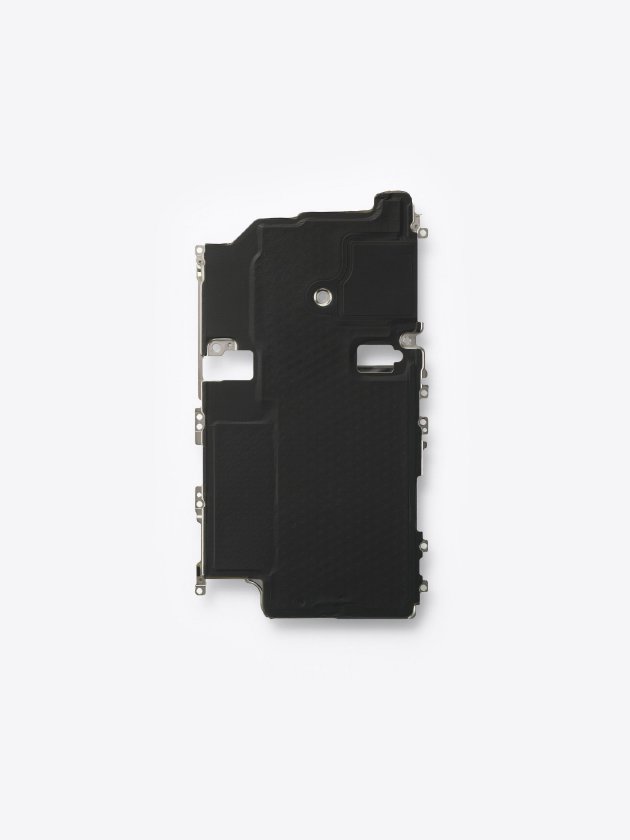

iPhone 18 Pro 均热板正面内部视图
这种设计理念的结果就是：iPhone 18 Pro 在承载更高性能负载的同时，用户握持区域的温度反而更可控。你既可以流畅运行大型游戏长时间不降频，又不会在玩游戏时感到“可以煎鸡蛋”
“最让我自豪的一点就是用户其实是看不见的。这也是我们设计的一个初衷之一。”Banafsheh 这样评价这套散热系统。
这话说得很“苹果”——他们希望用户关心的不是 VC 均热板的面积、不是纳米孪晶铜的微观结构。他们希望用户只知道一件事：这手机真稳。
苹果产品哲学一向是把复杂藏进细节，让体验自然流畅。A20 Pro 也是如此——你不需要理解2纳米工艺意味着什么，不需要知道WMCM是怎么工作的。你只需知道，打开应用更快了，游戏更稳了，拍照更流畅了，视频剪辑不再卡顿了。
这就是 A20 Pro 的本质——它不是一张用来炫耀的技术名片，而是一场安静而冷静的使用体验革命。
属于苹果的工程话语权
从2纳米工艺到 WMCM 封装，从双神经引擎到四大散热支柱，这一代芯片的每一项技术突破都不是孤立的参数游戏，而是一整套系统工程。
一种很‘苹果’的产品逻辑也藏在这：从用户真正在乎的体验出发，然后动用整个产品体系的能力去解决它。
从这个角度看，A20 Pro 不仅是苹果芯片团队的一次技术汇报，更是对整个移动计算行业的一次重新定义。当Android阵营还在为“超大核+大核+小核”的调度策略争论不休时，苹果已经悄然把桌面级的性能架构、自研AI加速器、以及行业首创的散热方案整合进了一款厚度不足9毫米的手机里。
这或许就是为什么 iPhone 18 Pro给人的感觉如此不同——它让人们第一次意识到：原来手机可以快到这种程度，同时又从容到这种程度。
而这，可能只有苹果能做到。
